螺杆空压机吸气、压缩、排气过程及压力、流量、功率的单位总结

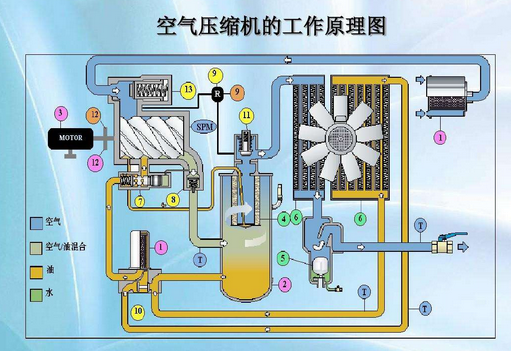

(1)吸气过程:
电机驱动转子,主从转子的齿沟空间在转至进气端壁开口时,其空间大,外界的空气充满其中,当转子的进气侧端面转离了壳之进气口时,在齿沟间的空气被封闭在主、从转子与机壳之间,完成吸气过程。
(2)压缩过程:
在吸气结束时,主、从转子齿峰与机壳形成的封闭容积随着转子角度的变化而减少,并按螺旋状移动,此为“压缩过程”。
(3)压缩气体与喷油过程:
在输送过程中,容积不断减少,气体不断被压缩,压力提高,温度升高,同时,因气压差而变成雾状的润滑被喷入压缩腔,从而达到压缩、降低温度密封和润滑的作用。
(4)排气过程:
当转子之封闭齿峰旋转到与机壳排气口相遇时,被压缩的空气开始排放,直到齿峰与齿沟的吻合面移至排气端面,此时齿沟空间为零,即完成排气过程。与此同时,主从转子的另一对齿沟已旋转至进气端,形成最大空间,开始吸气过程,由此开始一个新的压缩循环。工作压力
压力单位的表示形式很多,这里主要介绍螺杆式空压机常用的压力表示单位;
①工作压力,国内用户常称排气压力。工作压力是指空压机排出气体的最高压力;
②常用的工作压力单位为:bar或Mpa,1bar=0.1Mpa;
③一般性,用户通常把压力单位称为:Kg(公斤),其实kg只是kgf/cm^2的简称,大体上1bar=1Kgf/cm^2。容积流量
①容积流量,国内用户常称排气量。容积流量是指在所要求的排气压力下,空压机单位时间内排出的气体容积,折算到进气状态的量。
②容积流量单位为:m3/min(立方/分钟)或L/min(升/分钟),1m3(立方)=1000L(升);
③一般性,常用的流量单位为:m3/min(立方/分钟);
④容积流量在我国又被称为排气量或铭牌流量。功率
①一般性,空压机的功率是指所匹配的驱动电机或柴油机的铭牌功率;
②功率的单位为:KW(千瓦)或HP(匹/马力),1KW≈1.333HP。
