新型永磁变频电动机的工作原理

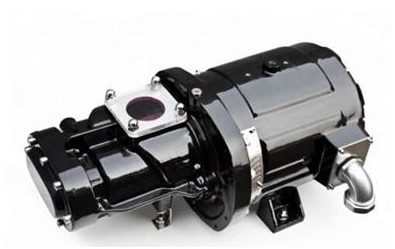

　　永磁变频螺杆空压机是采用永磁同步电动机进行工作的，稀土永磁电动机的工作原理与电励磁同步电机相同，区别在于前者是以永磁体替代励磁绕组进行励磁。当永磁电机的三相定子绕组(各相差120°电角度)通入频率为f的三相交流电后，将产生一个以同步转速推移的旋转磁场。稳态情况下，主极磁场随着旋转磁场同步转动，因此转子转速亦是同步转速，定子旋转磁场恒与永磁体建立的主极磁场保持相对静止，它们之间相互作用并产生电磁转矩，驱动电机旋转并进行能量转换。永磁变频空压机采用高效稀土永磁同步电机，螺杆主机与永磁电机共用同一根主轴，电机没有轴承，带有永磁体的转子直接安装在阳转子的伸出轴上，传动效率100%。这种结构消除了传统电机轴承故障点，实现电机免维护。稀土永磁材料的磁性能优异，它经过充磁后不再需要外加能量就能建立很强的永久磁场，用来替代传统电机的电励磁场所制成的稀土永磁电机不仅效率高，而且结构简单、运行可靠，还可做到体积小、重量轻。既可达到传统电励磁电机所无法比拟的高性能(如特高效、特高速、特高响应速度)，又可以制成能满足特定运行要求的特种电机，如电梯曳引电机、汽车专用电机等。稀土永磁电机与电力电子技术和微机控制技术相结合，更使电机及传动系统的性能提高到一个崭新的水平。从而提高所配套的技术装备的性能和水平，是电机行业调整产业结构的重要发展方向。
